مرکز خرید همیلا سنتر

۰۱ / چالش پروژه

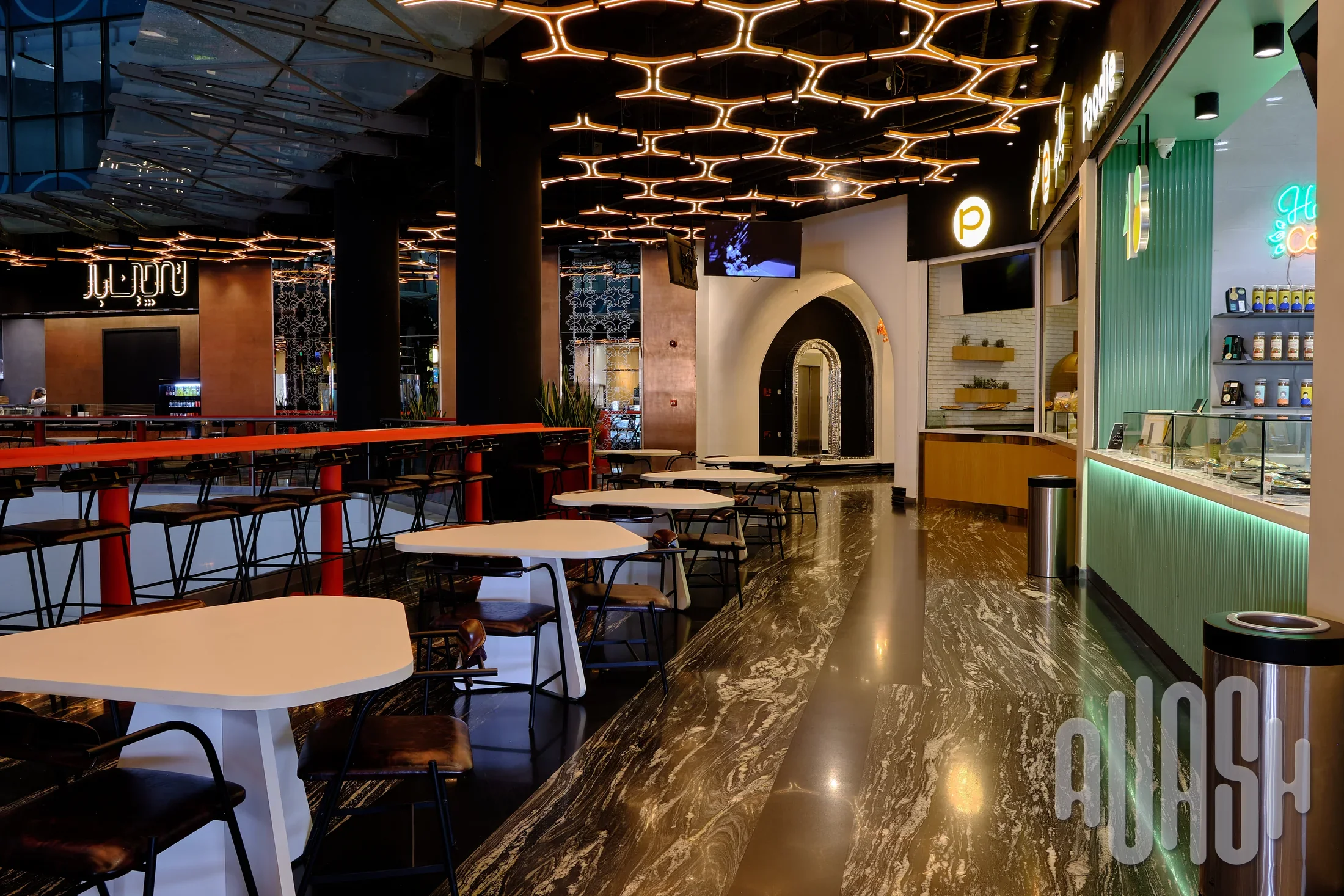

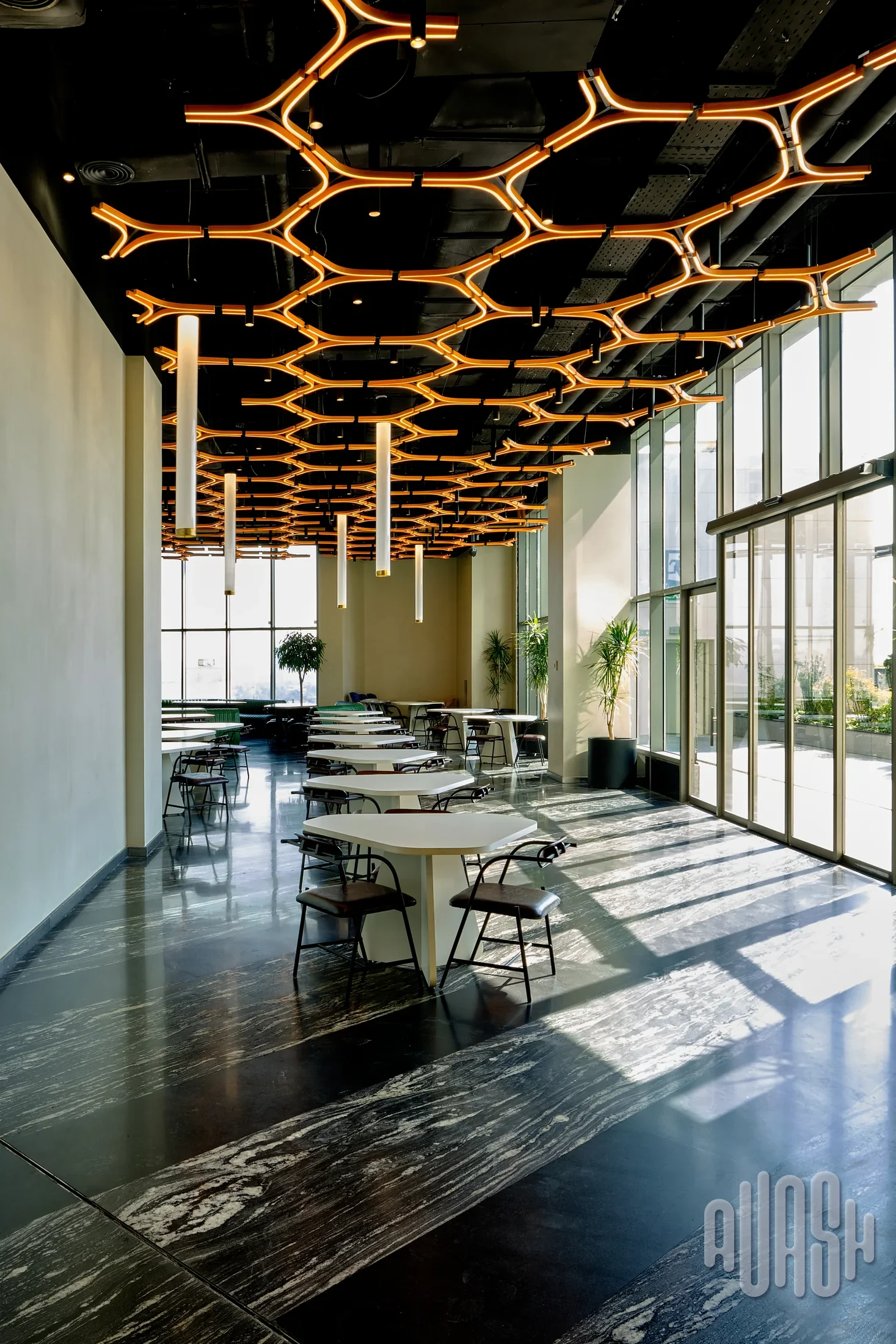

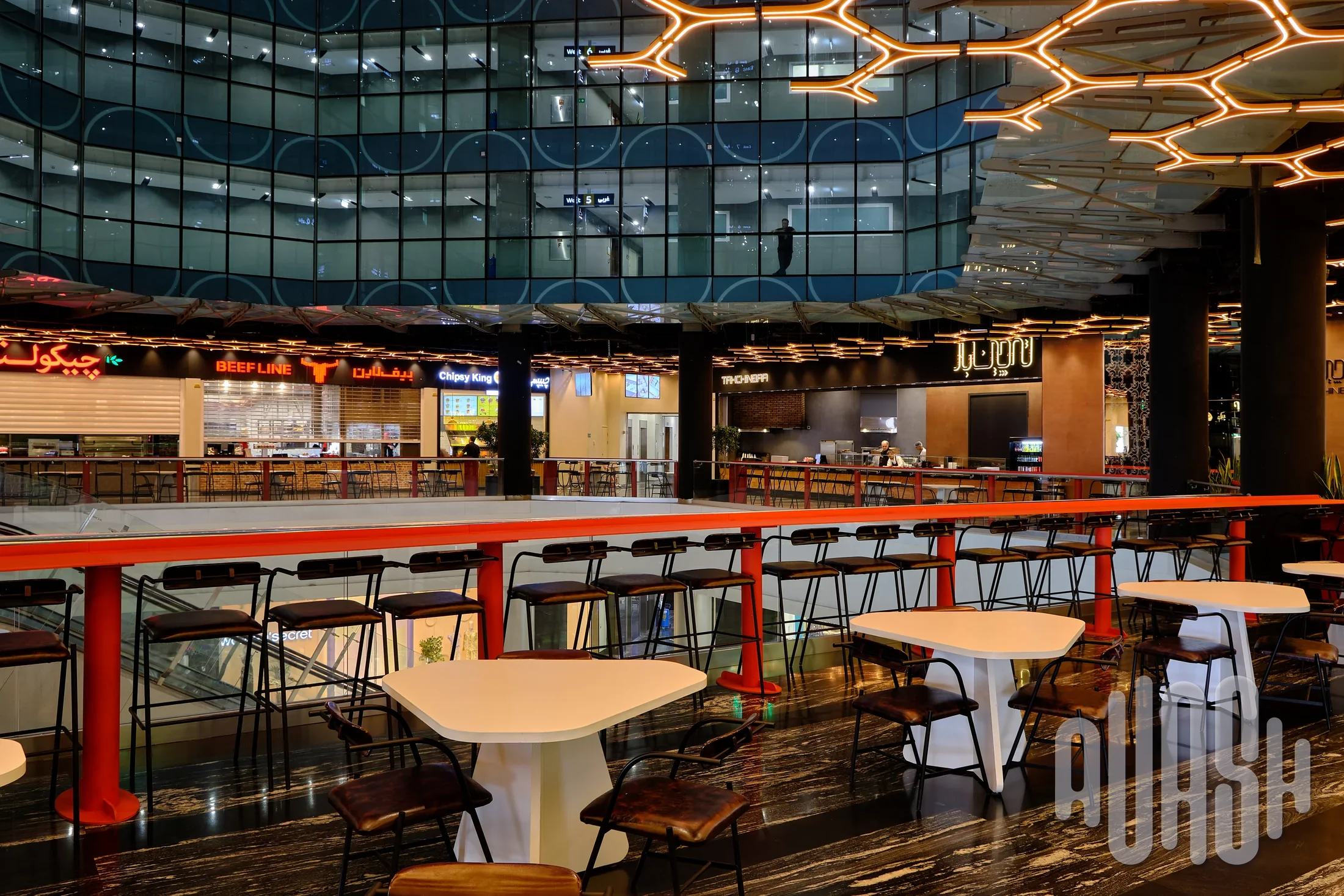

پروژه نزدیک به ۲۵۰۰ متر مربع وسعت داشت: یک فودکورت داخلی و سه تراس مستقل، هرکدام حدود ۶۰۰ متر مربع. در فضای باز امکان استفاده از ساب‌ووفر نبود و در گوشه‌های باغچه نیز سطح دکوراتیوی برای نصب اسپیکر وجود نداشت. داخل مجموعه، رینگ فودکورت به وُید شیشه‌ای اصلی باز می‌شد؛ فضایی که می‌توانست بازتاب و فیدبک ایجاد کند.

۰۲ / راهکار مهندسی

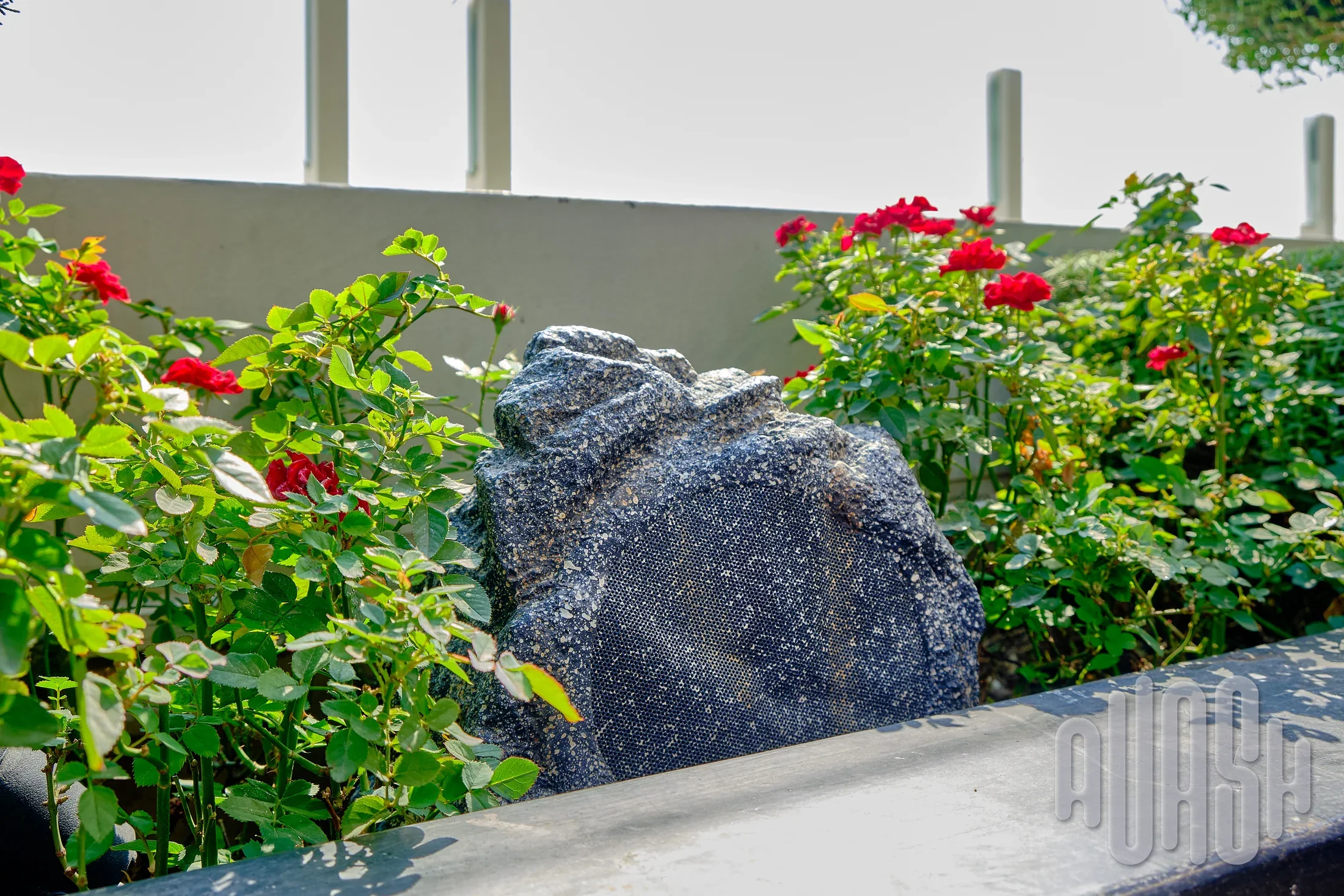

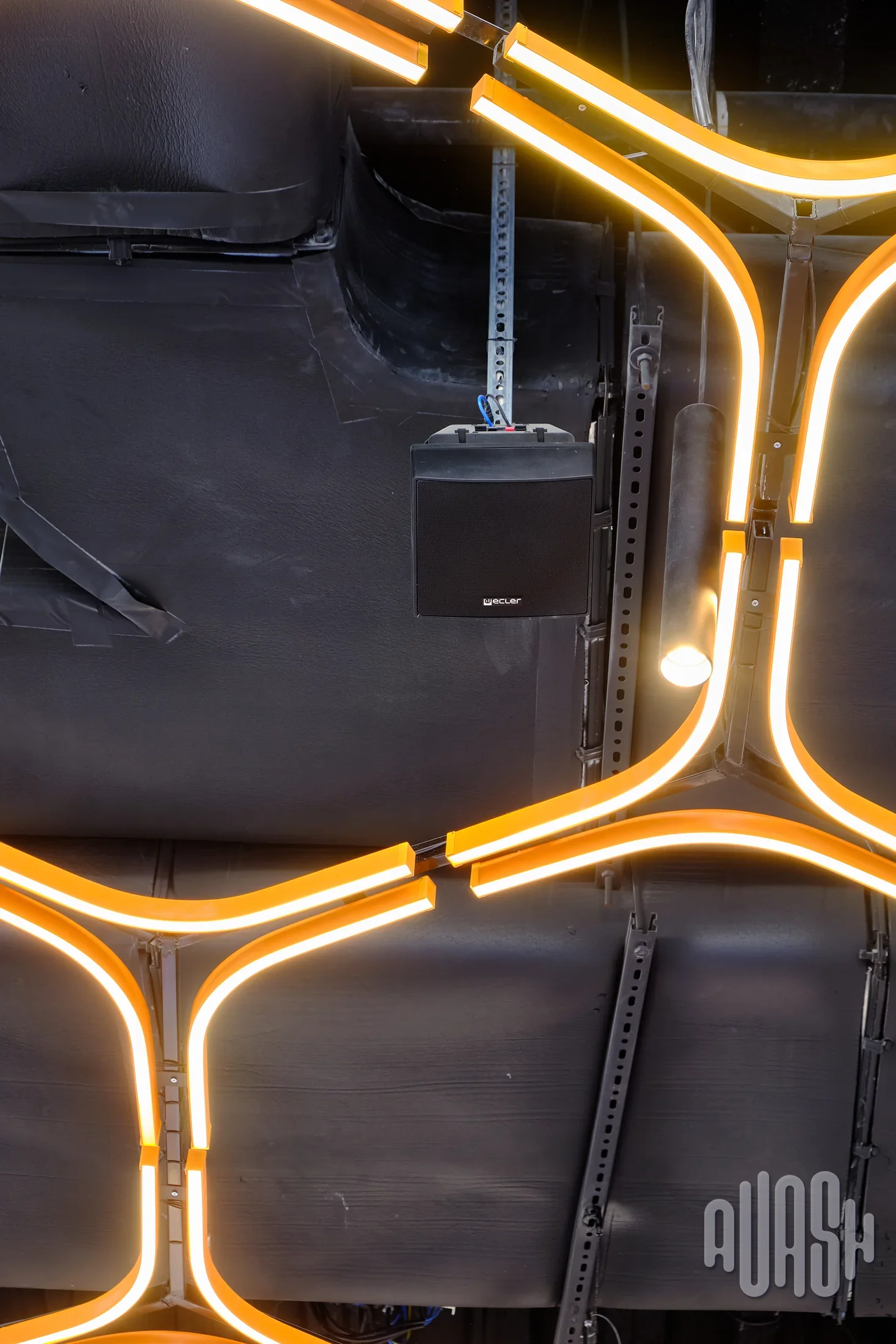

اسپیکرهای ضدآب ۴۰ وات Ecler eMOTUS5OD در ارتفاع حدود ۲٫۳۰ متر و با فاصله‌گذاری دقیق نصب شدند تا پوشش تراس‌ها یکنواخت بماند. در گوشه‌های بدون محل نصب، اسپیکرهای سنگی ۱۵ وات eRK108 میان باغچه‌ها پنهان شدند؛ ووفر ۸ اینچی و توییتر آن‌ها، نقاط کم‌پوشش را بدون برهم‌زدن منظر تقویت کرد. مدل eAMBIT106 نیز متناسب با محل و زاویه پخش به کار رفت. توان سیستم با ترکیب‌های مختلف Ecler eGPA8-150 و Peavey PVi 2000 متناسب با زون‌ها تأمین شد و پردازش ۱۶ بانده DAM 614 تعادل نهایی صدا را شکل داد. در فضای داخلی نیز زاویه بلندگوها طوری تنظیم شد که صدا روی محدوده نشیمن بماند و وارد وُید شیشه‌ای نشود.

فناوری و سامانه

معماری سیستم

01

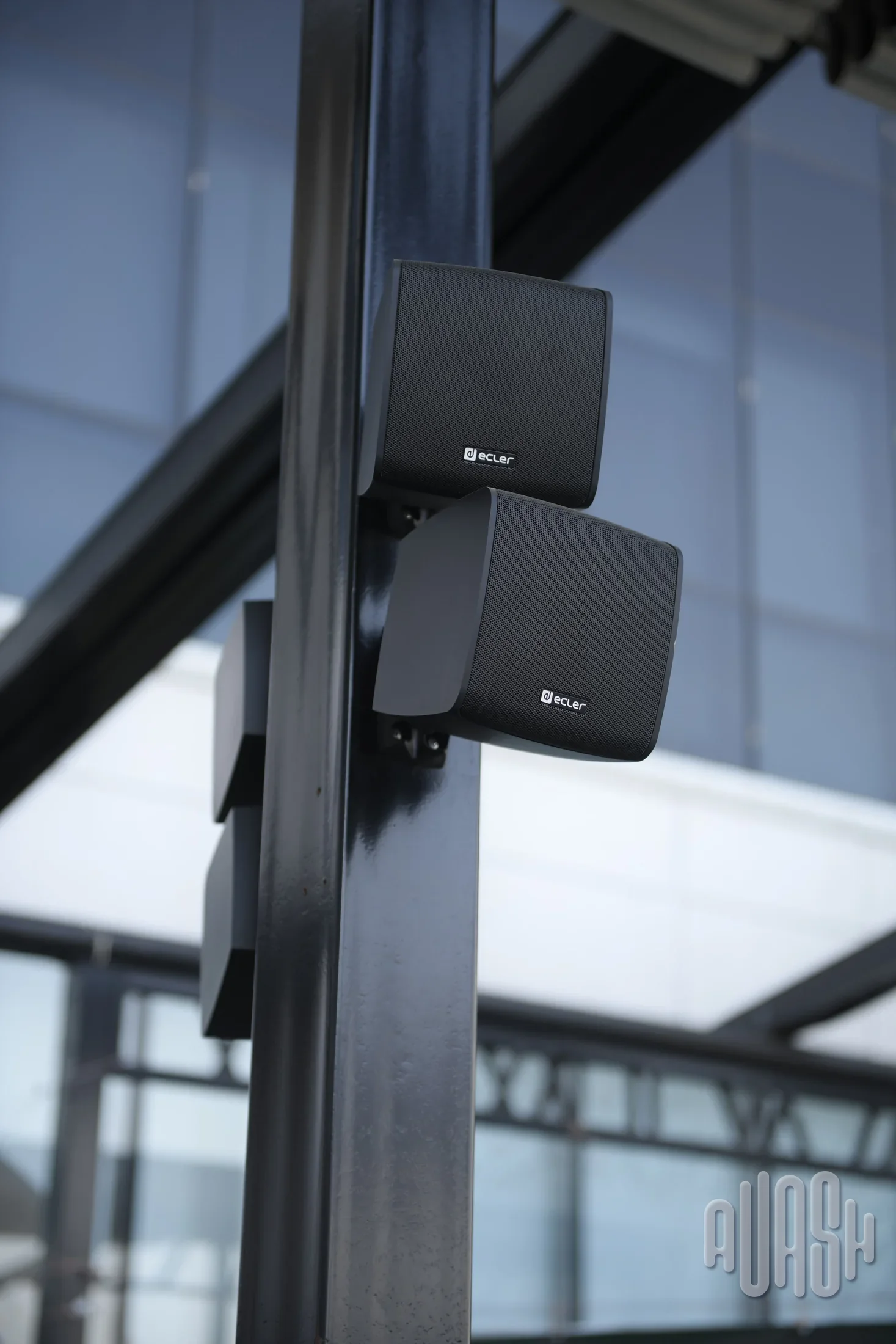

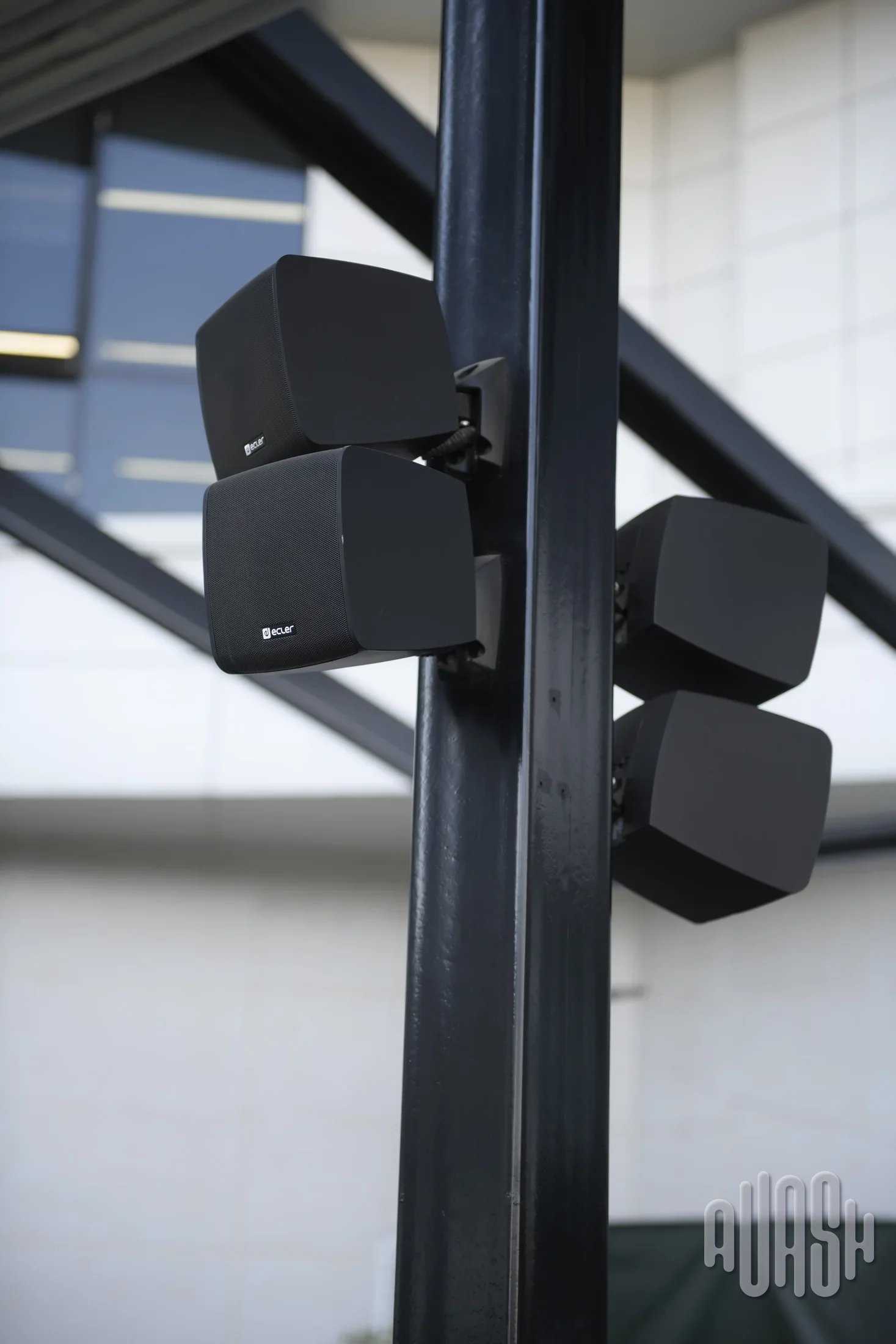

اسپیکر ضدآب ۴۰ وات Ecler eMOTUS5OD در ارتفاع ۲٫۳۰ متر

02

اسپیکر دکوراتیو Ecler eAMBIT106

03

اسپیکر سنگی ۱۵ وات Ecler eRK108 با ووفر ۸ اینچ

04

آمپلی‌فایر هشت‌کاناله Ecler eGPA8-150

05

Peavey PVi 2000 در ترکیب زون‌های موردنیاز

06

میکسر و پردازشگر Ecler DAM 614

فیلم پروژه / ۰۱

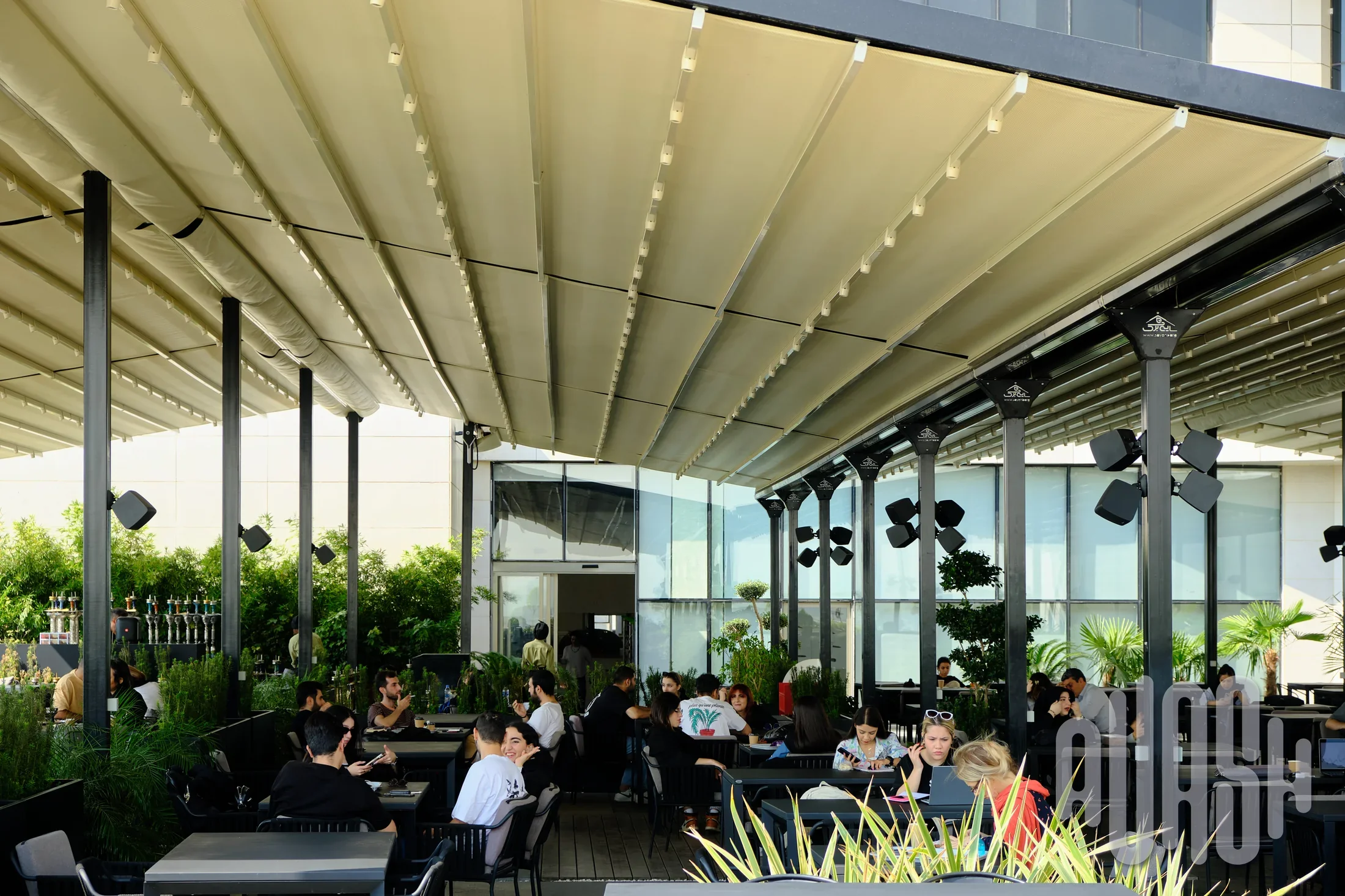

صدا در فضای باز

نگاهی نزدیک‌تر به تراس‌های روباز، جانمایی بلندگوها و ارتباط آن‌ها با معماری و فضای سبز.

فرایند مهندسی

از نقشه تا اجرا

نقشه‌های مهندسی آوش، روند حل پوشش صوتی، جانمایی تجهیزات و محدودیت‌های معماری را از طراحی تا اجرا نشان می‌دهند.

پلان جانمایی تراس شمال‌شرقیمشاهده نقشه کامل ↗01 / مهندسی آوش

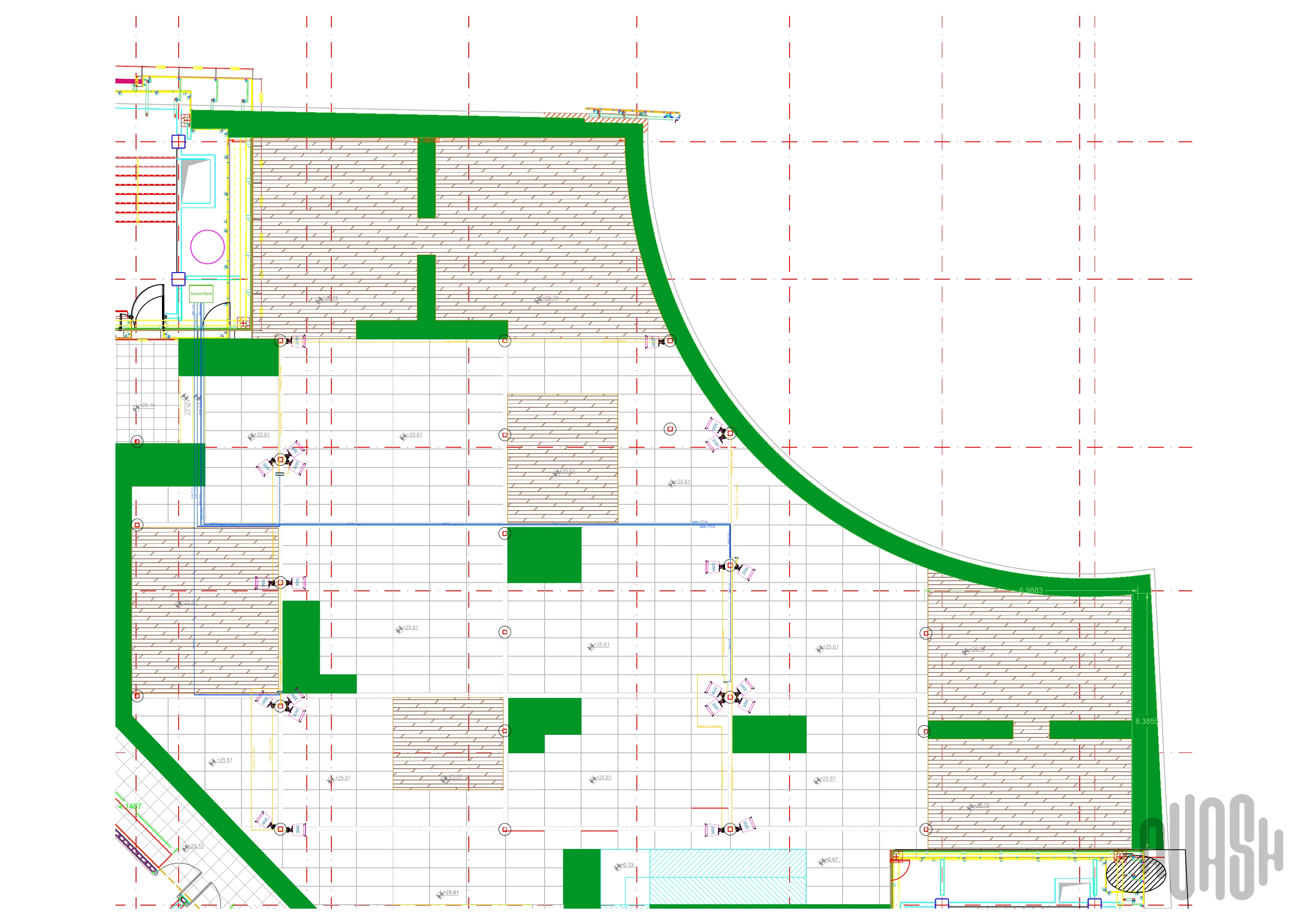

پلان جانمایی تراس شمال‌شرقی

تبدیل مستقیم نقشه مهندسی پروژه به تصویر؛ جانمایی اسپیکرها و ارتباط آن‌ها با معماری فضا حفظ شده است.

جزئیات جانمایی زون شمال‌شرقیمشاهده نقشه کامل ↗02 / مهندسی آوش

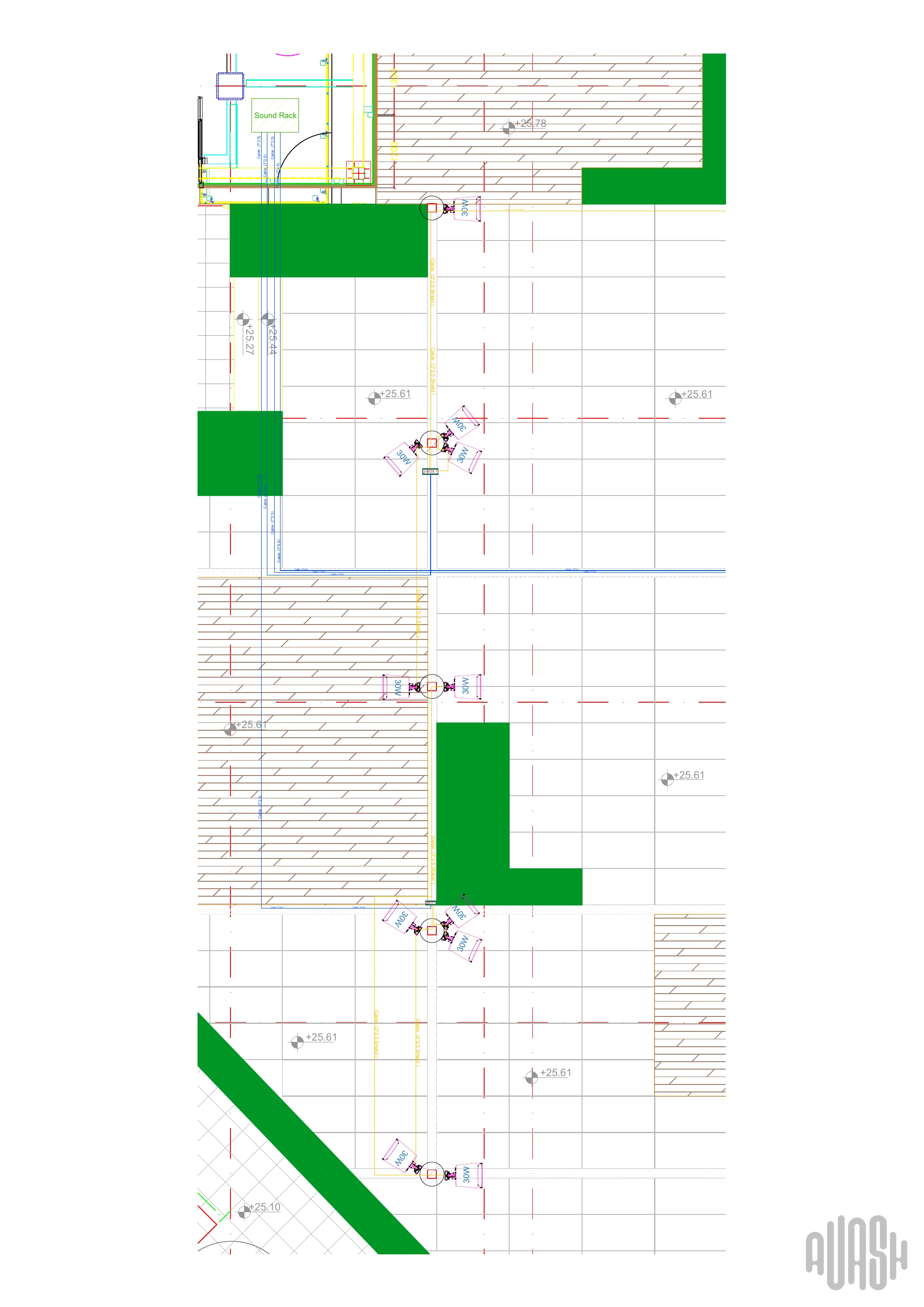

جزئیات جانمایی زون شمال‌شرقی

نمای تفصیلی بخش امتدادی تراس و موقعیت تجهیزات در مجاورت عناصر معماری.

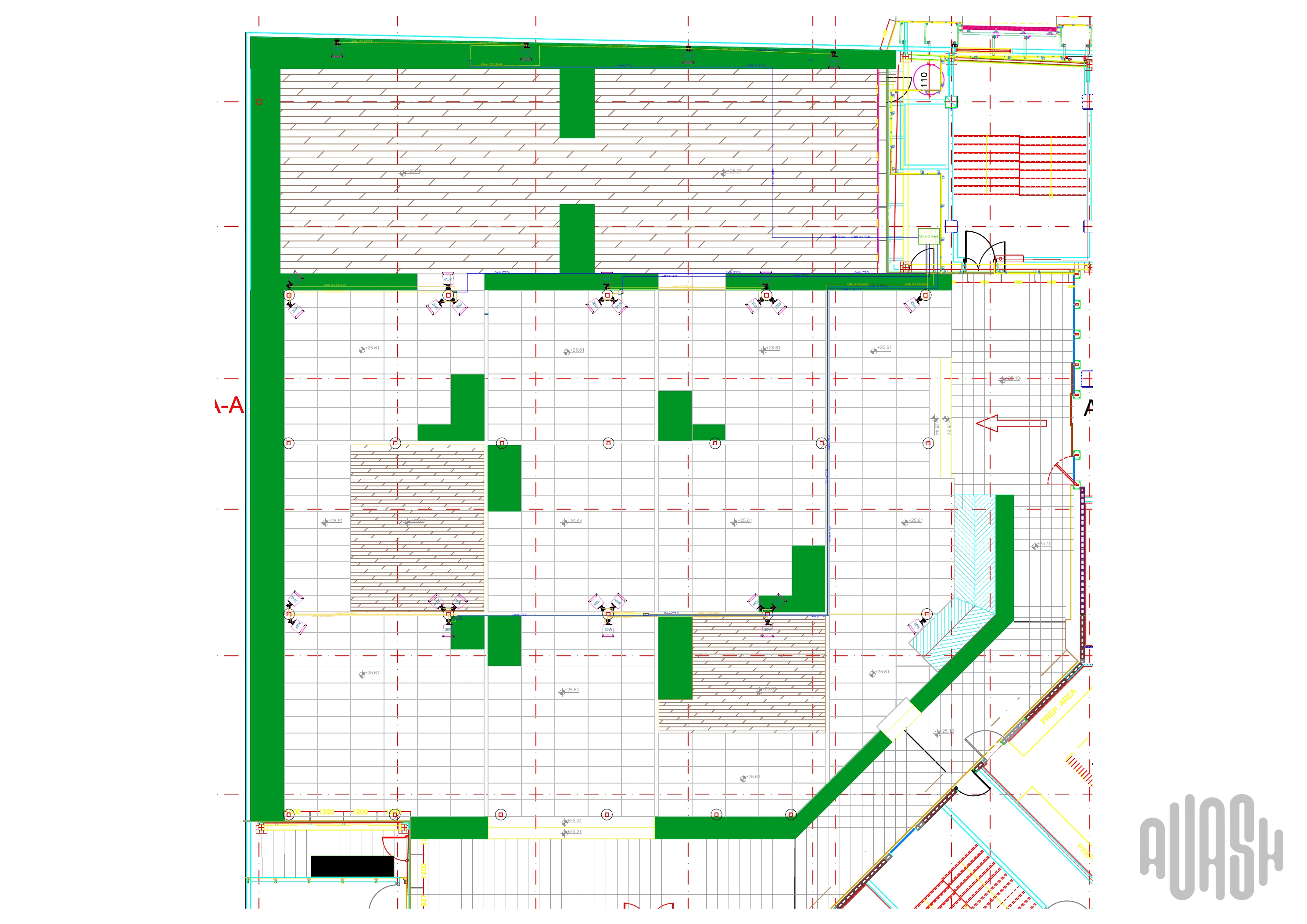

پلان جانمایی تراس شمال‌غربیمشاهده نقشه کامل ↗03 / مهندسی آوش

پلان جانمایی تراس شمال‌غربی

نقشه واقعی توزیع اسپیکرها در تراس شمال‌غربی و نحوه هماهنگی مسیر صوت با چیدمان فضا.

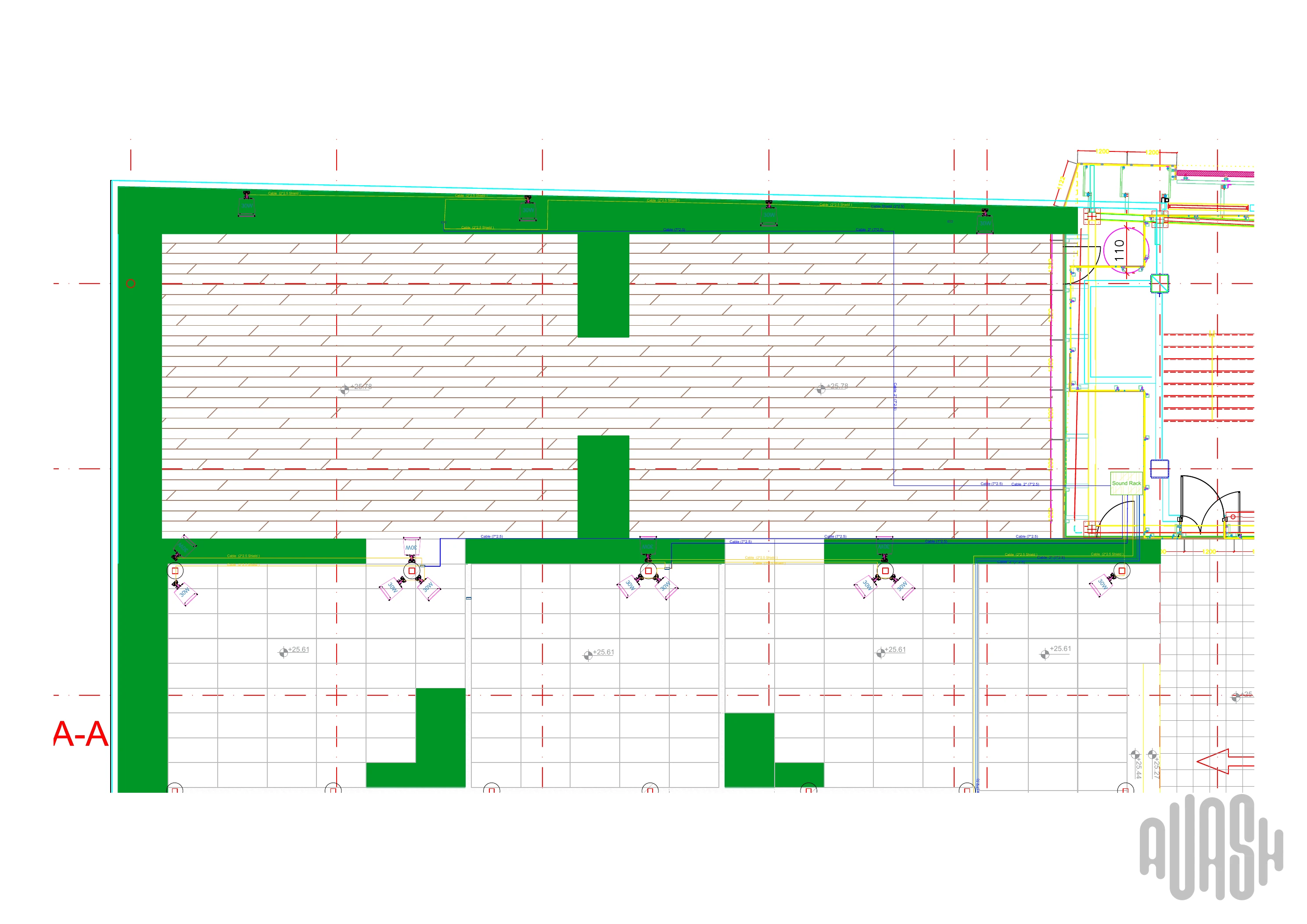

جزئیات اول جانمایی شمال‌غربیمشاهده نقشه کامل ↗04 / مهندسی آوش

جزئیات اول جانمایی شمال‌غربی

بخشی از نقشه اجرایی با تمرکز بر جانمایی پیرامونی و نقاط نزدیک به باغچه‌ها.

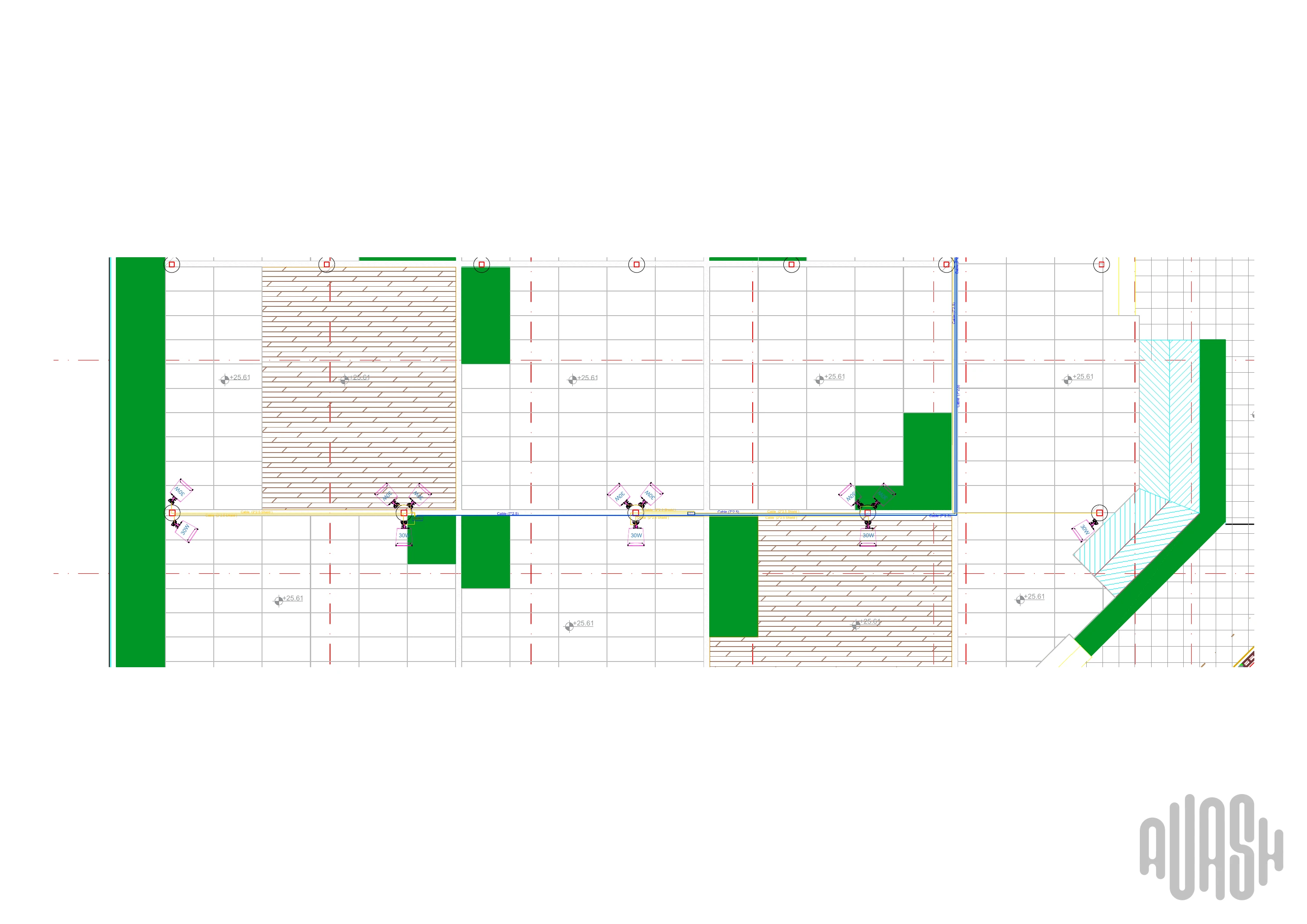

جزئیات دوم جانمایی شمال‌غربیمشاهده نقشه کامل ↗05 / مهندسی آوش

جزئیات دوم جانمایی شمال‌غربی

ادامه نقشه جانمایی برای نمایش ارتباط تجهیزات با شکست‌های معماری و محدوده نشیمن.

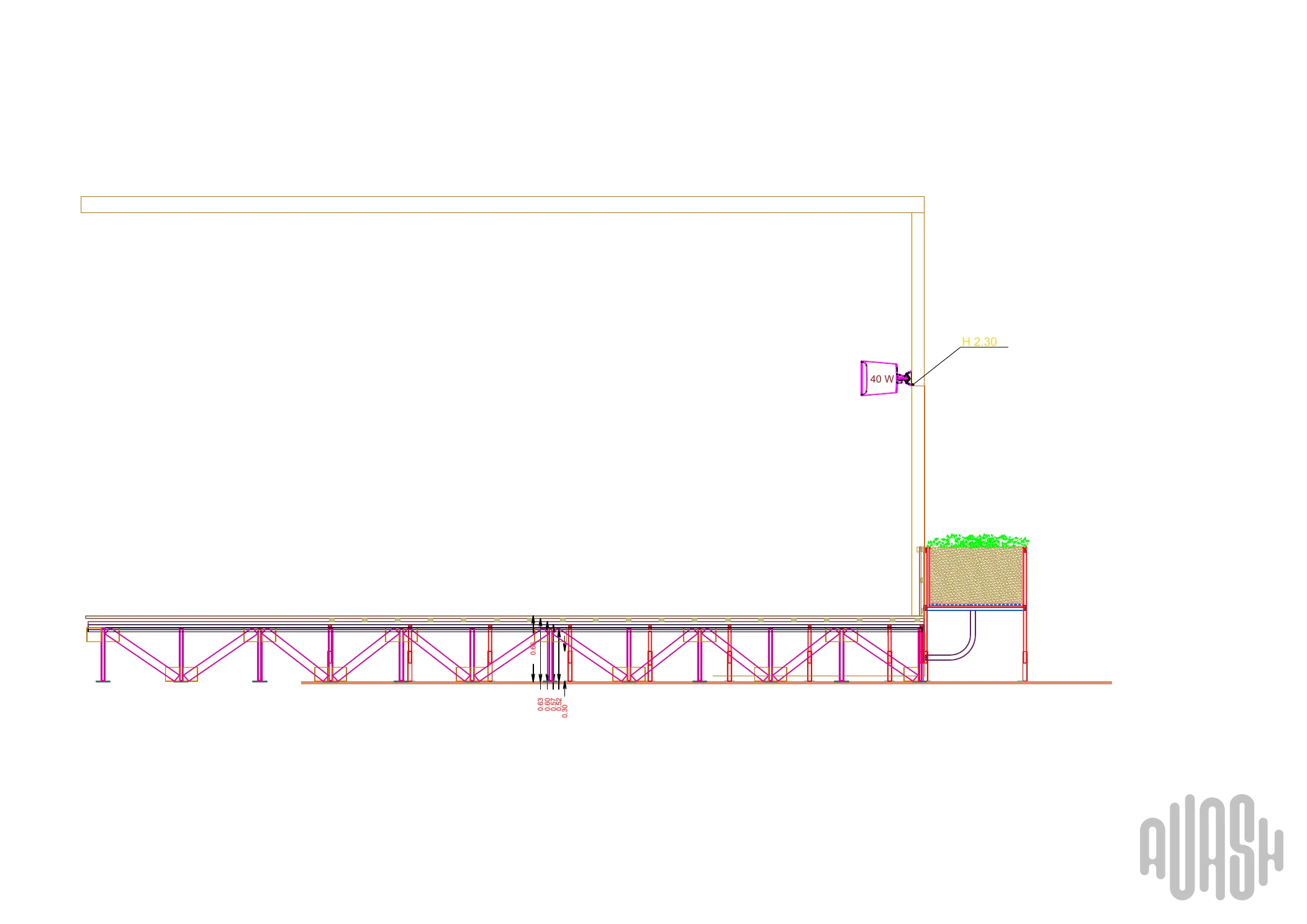

مقطع واقعی نصب eMOTUS5ODمشاهده نقشه کامل ↗06 / مهندسی آوش

مقطع واقعی نصب eMOTUS5OD

مقطع اصلاح‌شده پروژه با توان ۴۰ وات و ارتفاع نصب ۲٫۳۰ متر؛ تبدیل‌شده از PDF اصلی بدون حذف جزئیات.
